Вентилируемый фасад из гранита – технология устройства

Вентилируемый фасад из гранита это многослойная система, которая лучше других материалов адаптирована к агрессивному воздействию внешней среды. Пластиковый вентфасад горит, коробится и выцветает. На металлических панелях даже от незначительного удара появляются вмятины, а со временем и ржавчина. Дерево гниёт и трескается. И только природный камень имеет неограниченный срок эксплуатации. Гранитная облицовка с вентзазором придаёт дому элегантную роскошь, улучшает микроклимат, защищает стены и фундамент от преждевременного разрушения.

Содержание:

1. Что собой представляет вентилируемый фасад
2. Функции навесного фасада
3. Виды вентилируемых фасадов
4. Устройство вентфасада
5. Особенности технологии
6. Монтаж вентилируемого фасада
7. Критерии выбора элементов вентфасада
8. Требования к вентилируемым фасадам
9. Преимущества вентилируемого фасада из гранита

Внешняя отделка здания, когда декоративно-защитная конструкция крепится на некотором расстоянии от стены при помощи каркаса, называется вентилируемым фасадом. Естественная циркуляция воздуха происходит в оставленном небольшом зазоре. Круглогодичная вентиляция защищает здание от перегрева, препятствует проникновению холода и удаляет влагу, которая неизбежно образуется в жилом пространстве и оседает на стенах.

Устройство вентилируемого фасада позволяет устанавливать его к домам из кирпича, дерева, пенобетона. Монтаж утеплителя и гранитной облицовки не требует использования растворов, поэтому работы можно проводить в любой сезон.

Технология установки вентфасадов разработана в Европе в середине прошлого столетия. В России активно стала использоваться в конце 90-х, когда в частную собственность перешли торговые, офисные и производственные здания. Универсальность и практичность навесной конструкции прошла испытания временем и сегодня можно уверено говорить о преимуществах этого вида утепления и декорирования.

Вентилируемый фасад решает следующие задачи:

• повышает энергоэффективность здания;
• снижает расходы на эксплуатацию и обслуживание;
• значительно отодвигает сроки капитального ремонта;
• изолирует помещения от уличных шумов;
• защищает стены и фундамент от разрушительного действия осадков и солнечных лучей;
• украшает дом, скрывая недостатки старых домов и облагораживая новые здания.

Навесные фасады позволяют поменять архитектурный стиль дома настолько, что рядовой каркасный коттедж превращается в благородный каменный замок. Установка их с утеплителем или без такового зависит от климатической зоны. Решение принимается на этапе проектирования, с учётом материла стен и пожеланий владельца.

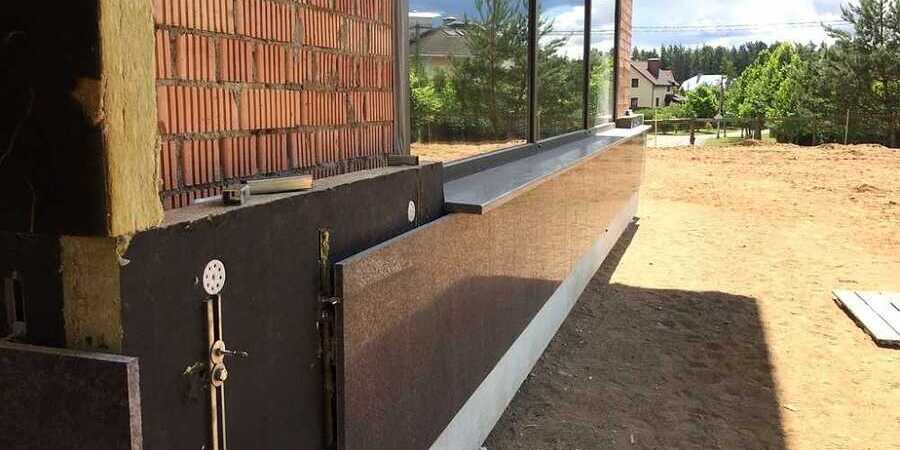

В зависимости от архитектурных особенностей здания и выбранного дизайна, гранитный вентилируемый фасад закрепляют на подсистеме (каркас для навешивания конструкции) разными способами.

Элементы гранитной облицовки можно установить:

• вертикально;
• горизонтально;
• укрепить на межэтажном перекрытии.

Технология крепления камня и конструкция каркаса выбирается после проведения геодезической съёмки фасада и расчёта распределения нагрузок и узлов на стене, цоколе, входной группе.

Варианты следующие.

1. Штифтовое скрытое крепление. Установка гранитной облицовки на регулируемые штифты из нержавеющей стали оптимальна для сейсмоактивных зон, при укладке толстого слоя утеплителя, для маскировки значительных неровностей стен здания.
2. Установка навесного гранитного фасада на торцевой пропил и кляймеры. Технология предполагает продольные пропилы на горизонтальных торцах каменных плит с последующим креплением на направляющие каркаса. При таком способе нагрузка равномерно распределяется по всей плите, предотвращая сколы в углах и по краям. Фасад получается монолитным.
3. Фиксация на анкеры. Элементы скрытого крепежа (кайлы) фиксируют в теле облицовочных плит с тыльной стороны, после их навешивают на горизонтальные направляющие каркаса вентфасада с помощью аграфов. Крепление имеет зоны распорки и вынос по длине разных размеров, что позволяет подобрать анкеры для любых плит и гранитных слэбов.

Важным моментом декора дома является оформление цоколя. Основание здания должно гармонировать с навесным фасадом из гранита, придавая ему благородной внушительности своей фактурой и цветом.

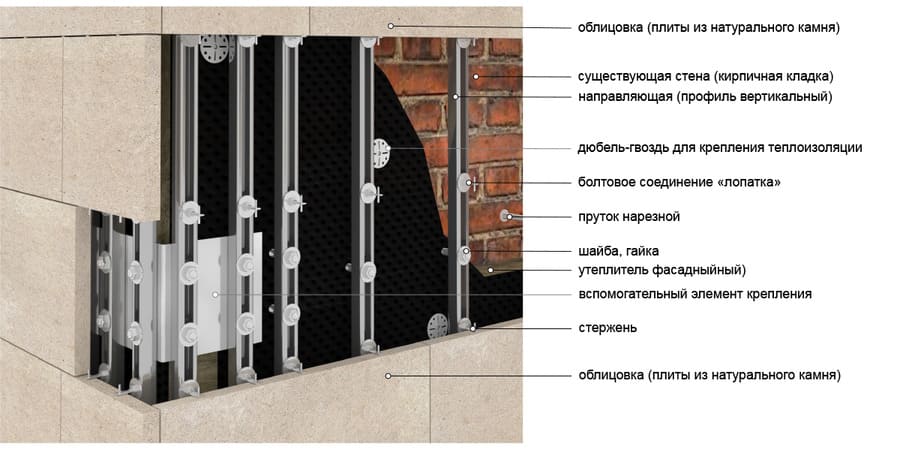

Если посмотреть на конструкцию вентилируемого фасада из гранита в разрезе, то она состоит из разных слоёв, которые монтируют с наружной стороны здания в строгой очерёдности.

Устройство вентфасада из гранита включает:

• каркас – подсистема, состоящая из алюминиевого или стального профиля, которая крепится к стенам или перекрытиям; она удерживает облицовку и является основой вентфасада;
• изоляционная прослойка из негорючего утеплителя и паронепроницаемой ветрозащитной мембраны; под навесную конструкцию из гранита берут минеральную вату и пенополистирол; листы или пласты теплоизоляционного материала крепят к стене в один или два слоя при помощи клея и/или грибковых пластиковых дюбелей;
• вентиляционный зазор от 40 до 60 мм (по строительным стандартам);
• облицовочные гранитные плиты или слэбы, установленные на подсистему. Облицовочные гранитные плиты →

Выбор утеплителя зависит от паропроницаемости стен. На дышащих материалах (дерево, пеноблоки) используют минвату. Для утепления домов с принудительной системой вентиляции можно использовать любой негорючий теплоизолятор.

Точный размер вентилируемого зазора рассчитывают по специальным формулам, которые учитывают скорость теплоотдачи стен (коэффициент зависит от материала), интенсивность движения воздушных масс и климатические характеристики региона. Открытые внешней среде пустоты защищают перфорированными металлическими полосками, которые не дадут проникнуть внутрь конструкции птицам, грызунам, посторонним предметам.

Устройство вентилируемого фасада значительно отличается от других способов утепления и отделки зданий. Главное преимущество и особенность конструкции – наличие вентилируемого зазора между теплоизолятором и защитно-декоративными плитами. Технология позволяет сохранить здоровый микроклимат помещений, поставив между домом и улицей добротную защиту из гранита.

Монтаж утеплителя по наружной стене дешевле, проще и правильнее, чем аналогичная процедура внутри дома. Не нужно экономить на толщине материала, а сдвиг точки росы происходит к внешней стороне. Проведение работ не нарушает комфорт жильцов дома, не влияет на производственные процессы.

Каждый последующий слой, включая несущие стены, должен обладать лучшей паропроницаемостью, чем предыдущий. Это условие нужно соблюдать для беспрепятственного удаления лишней влаги. Иначе внешняя отделка дома будет способствовать преждевременному разрушению здания.

Обратите внимание! Требования пожарной безопасности диктуют использование только негорючего утеплителя под навесной фасад.

Строительство навесной конструкции начинается с проектирования. Сроки установки зависят от профессионализма подрядчиков, особенностей архитектуры и размера дома.

Последовательность работ такая.

1. Демонтаж старой обшивки и очистка поверхности несущих стен.
2. Монтаж подсистемы для крепления гранитной плитки. Это может быть установки только вертикальных стоек с разметкой точек анкерного крепления или сборка всей конструкции.
3. Укладка на стены утеплителя и ветрогидрозащитной мембраны. В зависимости от способа крепления теплоизолятора и фасадных панелей шаги 2 и 3 могут меняться местами.
4. Защита пустот перфорированными косяками и перемычками.
5. Монтаж финального гранитного покрытия – плитки или слэбов.

Качественный монтаж возможен при точных расчётах точек расположения узлов крепления, поэтому проектирование поручают профессиональному исполнителю. Особенно важно не пытаться экономить на этом этапе при установке надёжной, но достаточно тяжеловесной гранитной конструкции.

Определение способа крепления гранитной плитки зависит от её размера, удельного веса и места монтажа. Установка на горизонтальный торцевой пропил дешевле, но подходит только для оформления ровных стен. Штифты позволяют надёжнее закрепить камень при подшивке свесов (если это предусмотрено проектом), чтобы облицовка не рухнула с высоты, но обходятся дороже. Пропильную систему здесь использовать нельзя в принципе.

Анкерное и штифтовое крепление используют также при нарушенной геометрии стен, поскольку можно регулировать вынос плитки относительно прикреплённого к стене каркаса.

Элементы вентфасада разных производителей не взаимозаменяемы даже при одной системе крепления. При выборе крепежа на это также нужно обращать внимание.

В Европе действуют нормы добровольной сертификации комплекта вентилируемых фасадов. В России системной сертификации нет, но есть строительные, противопожарные нормы и требования по сейсмостойкости для таких конструкций.

При проектировании и монтаже следует соблюдать следующие параметры.

1. Вентилируемым признаётся фасад, где зазор между утеплителем и защитно-декоративной облицовкой не меньше 20 мм.
2. Нельзя наглухо закрывать нижнюю и верхнюю часть вентзазора. Это препятствует свободной циркуляции воздуха, отводу влаги.
3. Запрещено использовать горючие изоляционные материалы.
4. Для тяжёлых конструкций особую важность приобретает антикоррозийная защита металлических элементов крепежа и каркаса, поскольку после установки они становятся недоступны для контроля.
5. Есть требования по совместимости используемых в одной системе материалов для предотвращения контактной коррозии.

Спецификацию материалов указывают в проектной документации, начиная с типа и прочности несущей стены для установки кронштейнов. К примеру, здание из пенобетона должно быть построено из блоков плотностью не менее D600.

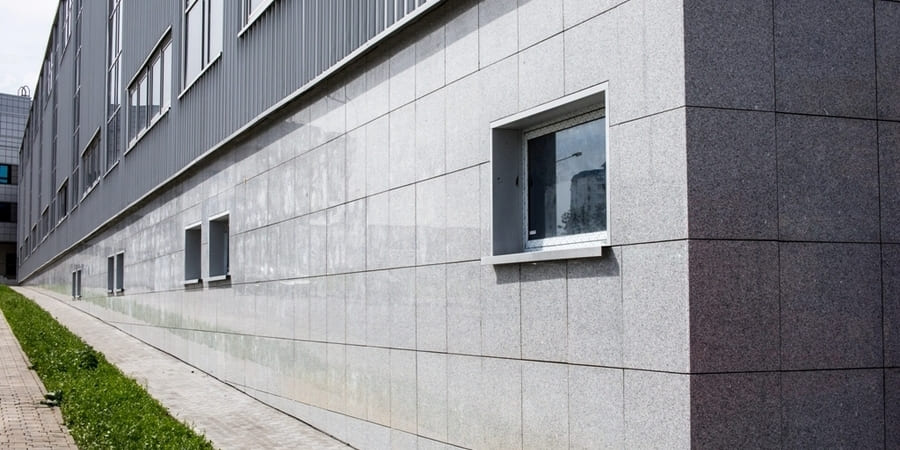

Гранитная облицовка зданий относится к элитным видам отделки. Камень великолепно противостоит агрессивным химическим соединениям, которые растворены в атмосфере больших городов и промышленных районов. Для загородных домов на первый план выступает престиж и эстетика. Гранитный фасад выделяет здание из ряда безликих стандартных коттеджей даже в дорогом жилом комплексе.

Не менее ценная практичность фасада из гранита. Уход сводится к ежегодной промывке водой из шланга, а ремонта он не требует совсем. Цвет и фактура плитки не меняются под действием солнца, воды и ветра, а срок службы природного камня не имеет ограничений. Дополнительным плюсом будет не только экономия на энергоносителях, но и возросшая цена здания.
